建模問題

1、錯層建筑

（1）搭建錯層模型的手段就是在豎向抬高或降低墻體、樓板和屋頂?shù)臉?biāo)高；

（2）墻體的標高和高度用【改高度】（GGD）設置；

（3）樓板的標高編輯在【特性表】中進行；

（4）屋頂標高用【特性表】和【Z向編輯】都可以。BECS自動封的平屋頂位置由樓層框高度決定，軟件約定，一旦有屋頂對象存在將替代自動封頂。

（5）作錯層o別急于下手，先分析一下模型，選擇一個區域作為搭建主體，非主體部分的墻體和樓板的標高隨樓層變化。

2、公建和居建混建

  此種情況需要分開建模，分別進行節能分析，出兩個報告。

   公建和住宅重疊的地方設置為絕熱即不考慮跟外界空氣的傳熱。

可分為三種情況：

（1）公建頂部跟住宅底部剛好重疊，計算公建部分是在工程設置中設為上邊界絕熱，計算居住部分時工程設置中設為下邊界絕o。

（2）公建頂部o積大于住宅底部面積，計算公建部分時，把跟住宅重疊的部分單獨建個平屋頂并把邊界條件定義為絕熱工程設置中不需再設絕熱；計算居住部分時工程設置中設為下邊界絕熱。

（3）公建頂部面積小于住宅底部面積，計算公建部分是在工程設置中設為上邊界絕熱；計算住宅時選中底層和公建部分重疊部分對應的房間在屬性表中定義挑空樓板絕熱，工程設置中不需再設絕熱。

3、復雜屋頂?shù)拇罱?/span>

（1）分析屋頂?shù)慕M成，確定組合方案，即屋頂單元的個數和類型。

（2）按頂層外墻的外皮，用閉合PL線描出屋頂?shù)妮喞?/span>

     （節能標準中規定，屋頂邊界按外墻的外皮以里計算。對稱的屋頂可鏡像拷貝。）

（3）選中PL線和樓層框一起復制一下，將樓層號改為下一層（BECS規定，屋頂須單獨一層，也就是屋頂對象下方不能有墻體）

（4）用屋頂下面的命令生成屋頂

（5）雙擊屋頂可修改屋頂?shù)钠露龋铱汕袚Q到三維角度下用【Z向編輯】（ZXBJ）逐個移動對齊

（6）最后用【墻齊屋頂】命令自動修剪屋頂下的墻體，比如山墻等。

4、創建天窗

     BECS采用映射的方法處理天窗對象，所以定義天窗的閉合PL是布置在天窗下部的房間內，無需設置其標高，系統提取模型時，會自動將其投影到屋頂上

天窗分兩種情況：

（1）天窗映射到平屋頂上：首先在需要建天窗的房間內畫一個多段線用C閉合，在門窗的下面有定義天窗的命令，點擊命令按照命令行的提示建好天窗

（2）天窗映射到坡屋頂上：同在平屋頂上建天窗，但天窗是不能跨屋脊的，所以在建天窗的輪廓時需注意屋脊線的位置

 5、天井

   創建模型還是正常建模，選中需要設置為天井的房間對象，“房間樓層”下面有天井命令，將房間設置為天井。

6、創建坡屋頂

   有兩種方法：

（1） p用“搜屋頂線”框選平面圖可生成屋頂?shù)妮喞€，在【屋頂】下面有各種屋頂，選擇生成屋頂即可

（2） 使用PL線手動繪制屋頂?shù)妮喞€，同上通過屋頂命令生成屋頂

<生成屋頂后需要通過【墻齊屋頂】來自動修剪屋頂下的墻體，比如山墻）

7、二維圖轉三維圖

    節能軟件建模要用到施工圖的三維信息，所以如果施工圖是二維需轉換成三維圖，可使用【轉條件圖】命令，提取各個圖層來進行轉換

8、回形房間

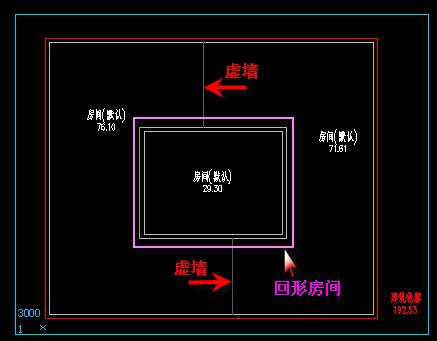

     回形房間就是大房間套著小房間，出現回形房間之后需用虛墻將回形房間打斷

9、開敞陽臺

      如果工程中有開敞陽臺，開敞陽臺是不封閉空間所以不需要建模，如果開敞陽臺門是透光的玻璃門，需要通過門轉窗命令將實體門轉為透光門 （透光門需要計入窗墻比的）
